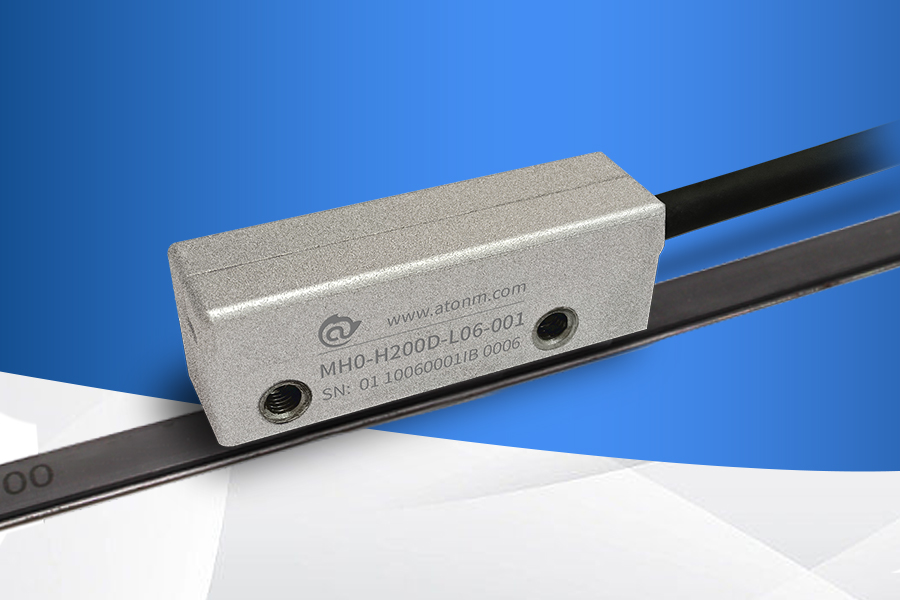

磁柵尺讀數頭是一種常用的精密測量設備，利用磁電效應實現對物體位置、長度、角度等參數的高精度測量。磁柵尺的分辨率是指它能夠測量出的最小位移量，通常以長度單位表示。本文阿童木科技小編將聊一聊磁柵尺的工作原理、分辨率的計算方法、分辨率與測量精度的關系及磁柵尺的應用。
一、磁柵尺工作原理

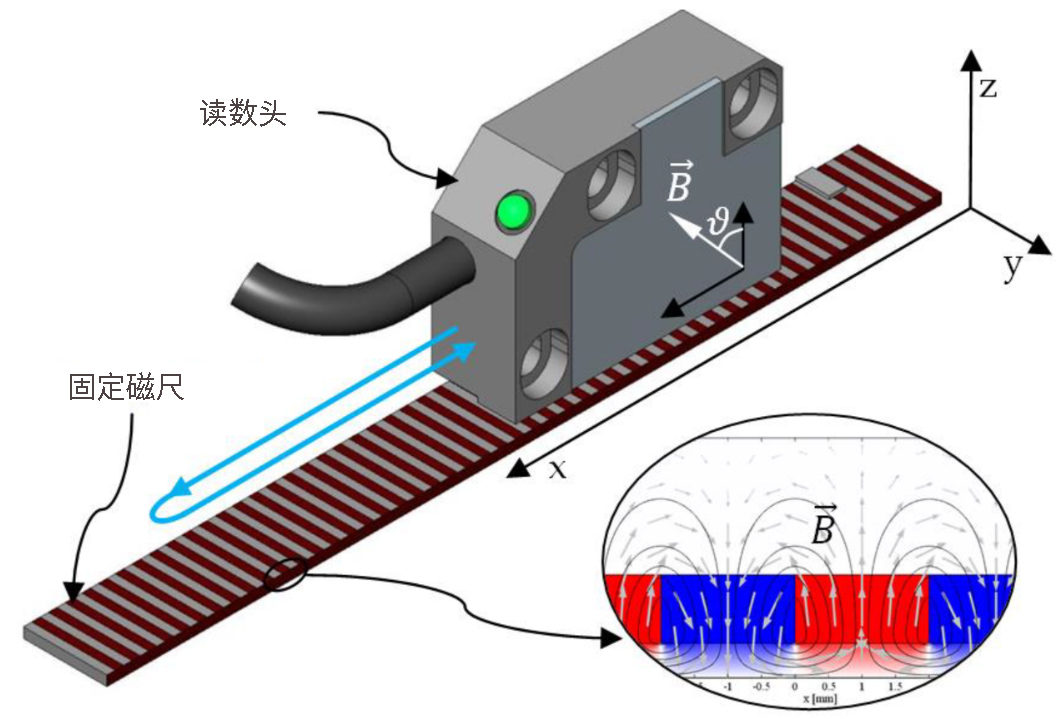

磁柵尺是一種用于測量長度和位置的高精度位移傳感器。它通常由一個細長的刻度尺和一個移動的讀頭組成?？潭瘸呱嫌性S多固定的等距磁性條紋，它們的極性交替排列。讀頭中的傳感器可以檢測每個磁性條紋的磁場變化，從而確定讀頭的位置，并計算出相應的位移和長度。磁柵尺是一種非接觸式的測量技術，因此具有高精度、高分辨率、長壽命和可靠性等優點，廣泛應用于機械加工、精密制造、光學測量、半導體生產等領域。
二、磁柵尺的分辨率什么意思？
磁柵尺的分辨率是指它能夠測量的最小位移量。它是由刻度尺上相鄰兩個磁性條紋之間的距離決定的。通常情況下，磁柵尺的分辨率是指它的單次測量誤差的大小，這也是它的最小可分辨距離。例如，一個分辨率為1微米的磁柵尺可以測量1微米的位移，但是它的實際測量誤差可能更小。
三、分辨率的計算
當我們使用磁柵尺進行測量時，它會將被測量的物體上的運動轉化為電信號，進而進行計數和處理。磁柵尺上的磁性條紋是磁柵尺的基本測量單位，也就是我們在測量過程中所觀察到的最小刻度。相鄰兩個磁性條紋之間的距離為d，這個距離是磁柵尺的一個重要參數，也被稱為磁柵尺的分度值。
分辨率是指磁柵尺可以測量的最小位移或角度。在計算磁柵尺的分辨率時，我們需要知道磁柵尺的分辨率等級，即磁柵尺可以測量的最小單位數。例如，如果磁柵尺的分辨率等級為12位，則它可以測量到的最小單位數為2^12，即4096。這意味著磁柵尺可以將被測量的物體上的運動劃分為4096個等分，每個等分對應一個磁性條紋的寬度。
因此，磁柵尺的分辨率計算方法為d/2^n，其中n為磁柵尺的分辨率等級。例如，如果磁柵尺的分辨率等級為12位，則磁柵尺的分辨率為d/4096。這意味著磁柵尺可以檢測到物體上的運動最小單位為d/4096，即它可以測量到的最小位移或角度為d/4096。因此，磁柵尺的分辨率越高，它可以測量的最小位移或角度就越小，測量精度也就越高。
四、分辨率和測量精度有什么關系？
磁柵尺的分辨率和測量精度有一定的關系。分辨率是磁柵尺能夠分辨的最小距離，而測量精度則是指磁柵尺測量結果與真實值之間的偏差。雖然分辨率越高，磁柵尺能夠分辨的最小距離就越小，但是測量精度并不一定更高。磁柵尺的測量精度受到多種因素的影響，如溫度、磁場、機械振動等。為了提高磁柵尺的測量精度，需要采取一系列措施，如加強溫度控制、消除磁場干擾、提高機械穩定性等。
五、磁柵尺一般應用在什么地方？

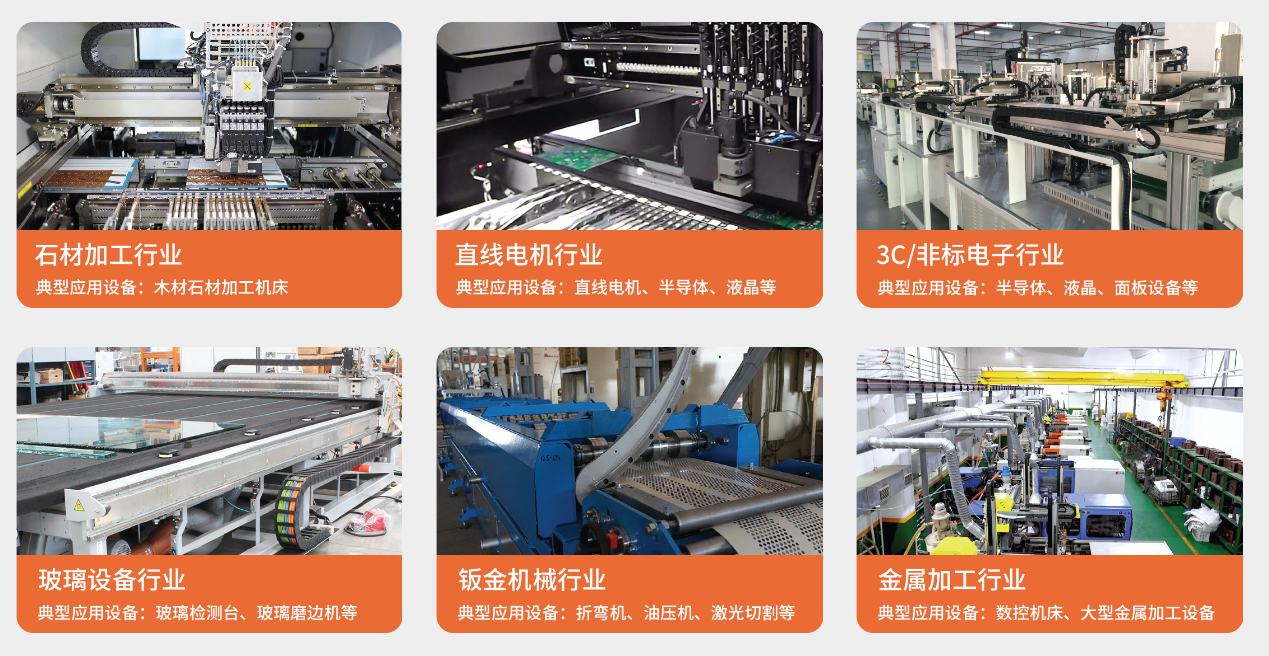

磁柵尺的工業應用場景非常廣泛。它廣泛應用于數控機床、加工中心、精密儀器等高精度加工設備中，用于測量機床坐標、刀具位置等參數。在半導體制造和電子裝配過程中，磁柵尺被用于測量微小的零部件和器件的位置和尺寸。在醫療設備中，磁柵尺被用于測量醫療設備的位置和運動。
磁柵尺將在越來越多的領域得到應用，為人們提供更加精準和可靠的測量結果，從而促進科技的發展和生產效率的提高。
