磁柵尺是利用與錄音技術相似的方法，在磁性尺(或盤)上錄制間隔嚴格相等的磁波的過程，稱為錄磁。錄制好磁波的磁尺稱為磁柵尺。磁柵尺上相鄰柵波的間隔距離稱為磁柵波長，又稱磁柵節距(柵距)。那磁柵尺在使用中會遇到什么問題呢？
當開機后，磁柵尺沒有任何反應，工/英制指示燈也不亮。出現故障的原因：
1）電源線未接好；如電源線松脫；保險絲已燒斷
2）可能是磁柵尺保險絲已燒斷
磁柵尺讀數頭工作原理跟滑動變阻器一樣，是作為分壓器使用，以相對電壓來顯示所測量位置的實際位置。因此，就對它提出了幾點要求：
一、供電電壓要穩定
工業電源要求±0.1%的穩定性，比如基準電壓5V，允許有±0.01V的波動，否則，會導致顯示的圈套波動。如果這時的顯示波動幅度不超過波動電壓的波動幅度，電子尺就屬于正常。
二、 供電電源要有足夠的容量
如果電源容量太小，容易發生合模運動會導致射膠電子尺顯示跳動，或熔膠運動會導致合模電子尺的顯示波動。特別是電磁閥驅動電源于電子尺供電電源在一起時容易出現上述情況，嚴重時可以用萬用表的電壓檔測量到電壓的波動。如果在排除了靜電干擾、高頻干擾，對中性不好的情況下仍不能解決問題，也可以懷疑是電源的功率偏小。
三、靜電干擾和調頻干擾很容易使電子尺顯示數字跳動。
設備的強電線路與電子尺的信號線分開線槽。電子尺應使用強制接地支架，且磁柵尺外殼(可測量端蓋螺絲與支架之間的電阻，應小于1Ω電阻)良好接地，信號線使用屏蔽線，且在電箱的一端應予將屏蔽線接地。靜電干擾時，一般萬用表的電壓測量非常正常，但就是顯示數字跳動;高頻干擾時其現象也一樣。驗證是不是靜電干擾，用一段電源線將電子尺的封蓋螺絲與機器上某一點金屬短接即可，只要一短接，靜電干擾立即消除。但高頻干擾就難以用上述辦法消除，而且機器手、變頻節電器多出現高頻干擾，可以用停止機械手或變頻節電器的辦法驗證。
四、安裝對中性要好
角度容許±12°誤差，平行度容許±0.5mm，如果角度誤差和平行度誤差都偏大，就會導致顯示數字跳動。在這種情況下，一定要對角度和平行度的調整。
五、對于使用時間很久的電子尺
密封老化，可能有很多雜質，并有油、水混合物，影響電刷的接觸電阻，導致顯示數字跳動，可以認為是電子尺本身的早期損壞。
六、磁柵尺讀數頭工作過程中,有規律的在某一點顯示數據跳動或不顯示數據
這種情況就要檢查連接線絕緣是否有破損并與機器的金屬外殼有規律的接觸引發的對地短路。

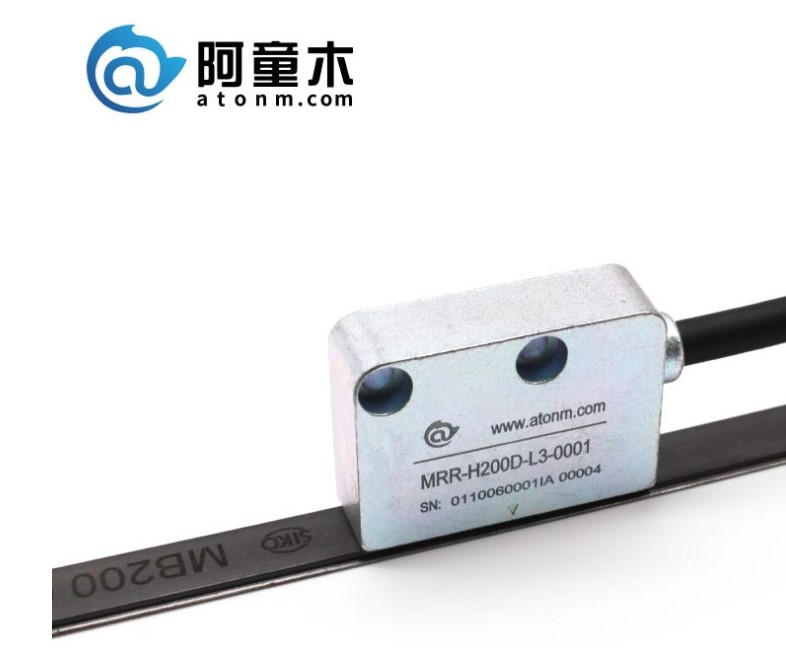

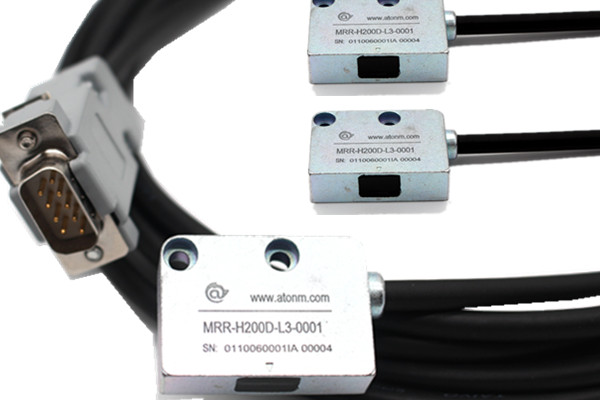

阿童木（廣州）智能科技有限公司的MRR系列磁柵尺讀數頭的特點
高可靠性：采用全金屬外殼設計，全進口高柔耐磨屏蔽電纜，抗干擾軟硬件電路設計；
高精度：分辨率精度可選：1um，5um，10um亦可按客戶要求定制，被測量裝置平行安裝，無機械轉換誤差；
高環境適應性：能耐受油污，液體，灰塵，振動等復雜的工作環境；
安裝簡單：采用差分或單端脈沖輸出信號，產品外觀小巧而精致，方便小空間安裝。
磁柵尺應用于鋁門窗任意角數控雙頭精密切割鋸，鋁門窗數控雙頭切割鋸，鋁門窗數控四頭組角機，鋁門窗重型自動端面銑床，新型高速四軸數控加工中心，機床配套，銑床，車床，磨床，鉆床，線切割，火花機，鏜床，龍門銑鏜床，落地鏜銑床，立車等新舊機床大規模改造，提高機床的顯示精度。
