原理：
磁柵尺--利用磁極的原理制作而成的傳感器。基尺是被均勻磁化的鋼帶。S和N極均勻間隔排列在鋼帶上，通過讀數頭讀取S，N極的變化來記數。

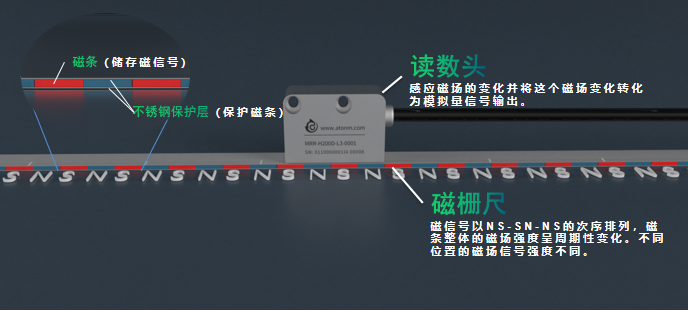

(磁柵尺讀數頭原理）
磁柵尺采用磁電設計，通過磁感應裝置，利用磁場的變化確定讀數頭的絕對位置。利用磁條、讀數頭的組合代替了原有的傳統碼盤，彌補了光電編碼器常見的一些缺陷。在使用上，磁柵尺讀數頭更是具備耐震、耐腐蝕、耐污染、可靠性高和結構簡單的特點。
磁柵尺具有良好的防水、防油、防塵、防振性能。而當測量長度在2米以上時，磁柵尺性價比優勢更加明顯。使用中，磁柵尺的量程可達30米。在大型鏜床、銑床、水下測量、木石加工機床等大型金屬切削機床（工作環境多塵）、鈑金滾壓設備（大型成套設備）方面的應用具有天然的優勢。
總的來說，磁柵尺能夠在檢測精度滿足絕大部分設備直線位移檢測需求的情況下，能在各類惡劣環境中使用。
阿童木磁柵尺讀數頭：
阿童木磁柵尺讀數頭系統由磁柵尺與讀數頭兩部分組成。
讀數頭：一種帶有集成電子設備的傳感頭設備，用于測量磁柵尺的磁信息，并將其轉換為可輸出至其他電子設備中使用的信號。可以直接輸出信號（數字或模擬）和讀數頭中的信號處理量。
磁柵尺：利用與錄音技術相似的方法，通過錄磁頭在磁性尺上錄制出間隔嚴格相等的磁波（磁極呈N-S-N-S-N-S-N-S順序交叉排列）這一過程稱為錄磁。已錄制好磁波的磁性尺稱為磁柵尺。磁柵尺上相鄰柵波的間隔距離稱為磁柵的波長，又稱為磁柵的節距（柵距）。磁條的不同位置磁場強度不同，根據磁場強度的變化，讀數頭可以獲取測量已位移的距離。
阿童木MRR系列磁柵尺讀數頭特點：
1、高可靠性：采用全金屬外殼設計，全進口高柔耐磨屏蔽電纜，抗干擾軟硬件電路設計；
2、高精度：分辨率精度可選：1um，5um，10um 亦可按客戶要求定制；被測量裝置平行安裝，無機械轉換誤差；
3、高環境適應性：能耐受油污，液體，灰塵，振動等復雜的工作環境；
4、安裝簡單：采用差分或單端脈沖輸出信號，產品外觀小巧而精致，方便小空間安裝。
