一、項目背景

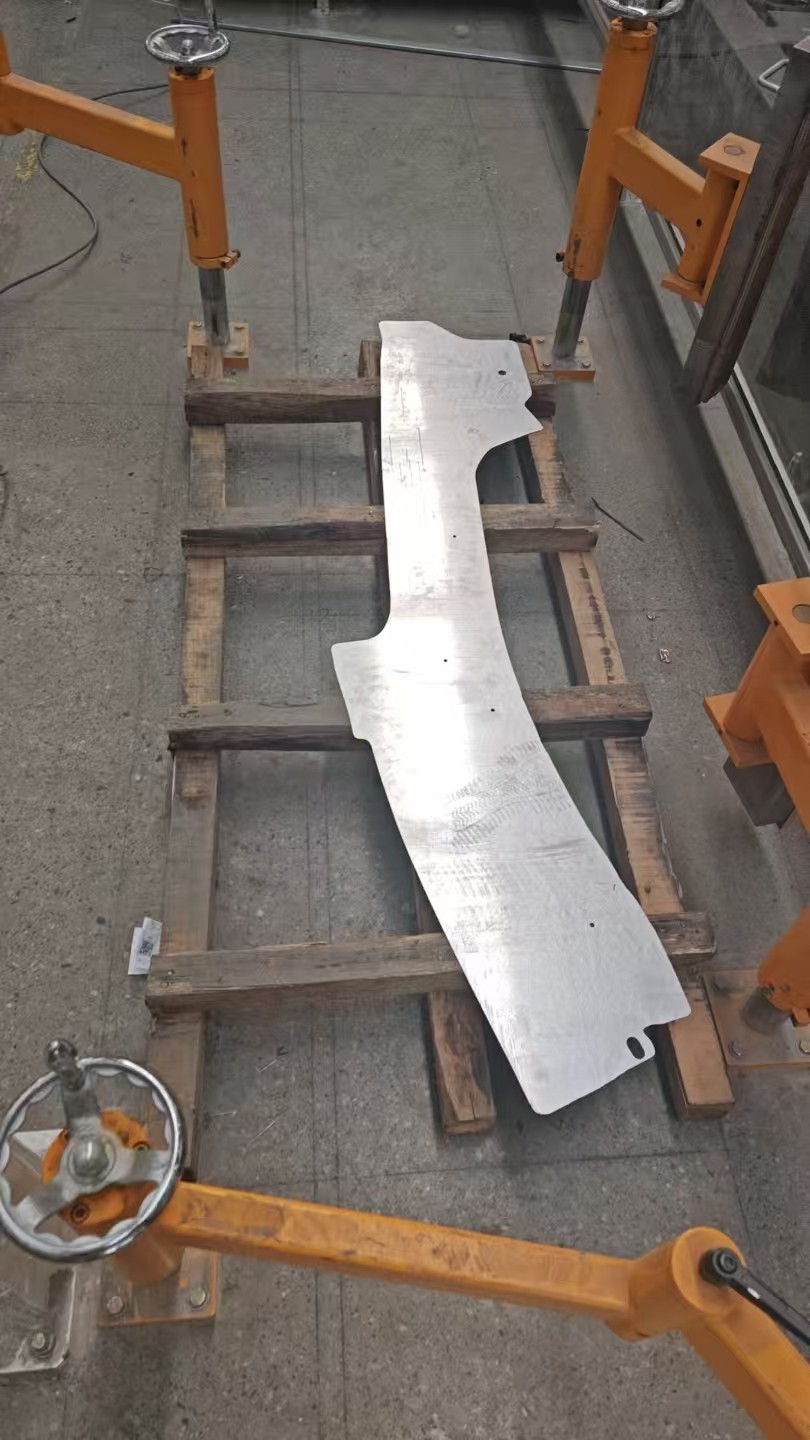

在汽車制造行業，零部件的沖壓生產是至關重要的環節，其生產質量和效率直接影響到整車的性能和成本。 作為國內知名的汽車制造商，對汽車零部件的生產有著極高的標準和要求。本次應用場景為汽車零部件沖壓產線，沖壓材料為厚度 0.5mm、尺寸 50*1100mm 、200*1000mm等多種規格的鋼板。在沖壓過程中，若吸盤從料垛吸取鋼板時出現雙片或多片情況，會導致后續沖壓模具損壞、產品尺寸精度偏差、生產效率下降等問題，嚴重影響產線的穩定運行。因此，精準檢測單雙片成為該沖壓產線急需解決的關鍵問題。
二、解決方案
設備選型
針對 汽車零部件沖壓產線的需求，采用阿童木金屬雙張檢測器 MDSC-1200C 搭配圓形對射探頭的檢測方案。具體流程為：當吸盤從料垛吸取鋼板后，攜帶鋼板移動并經過對射傳感器，對射傳感器對鋼板進行單雙片檢測。

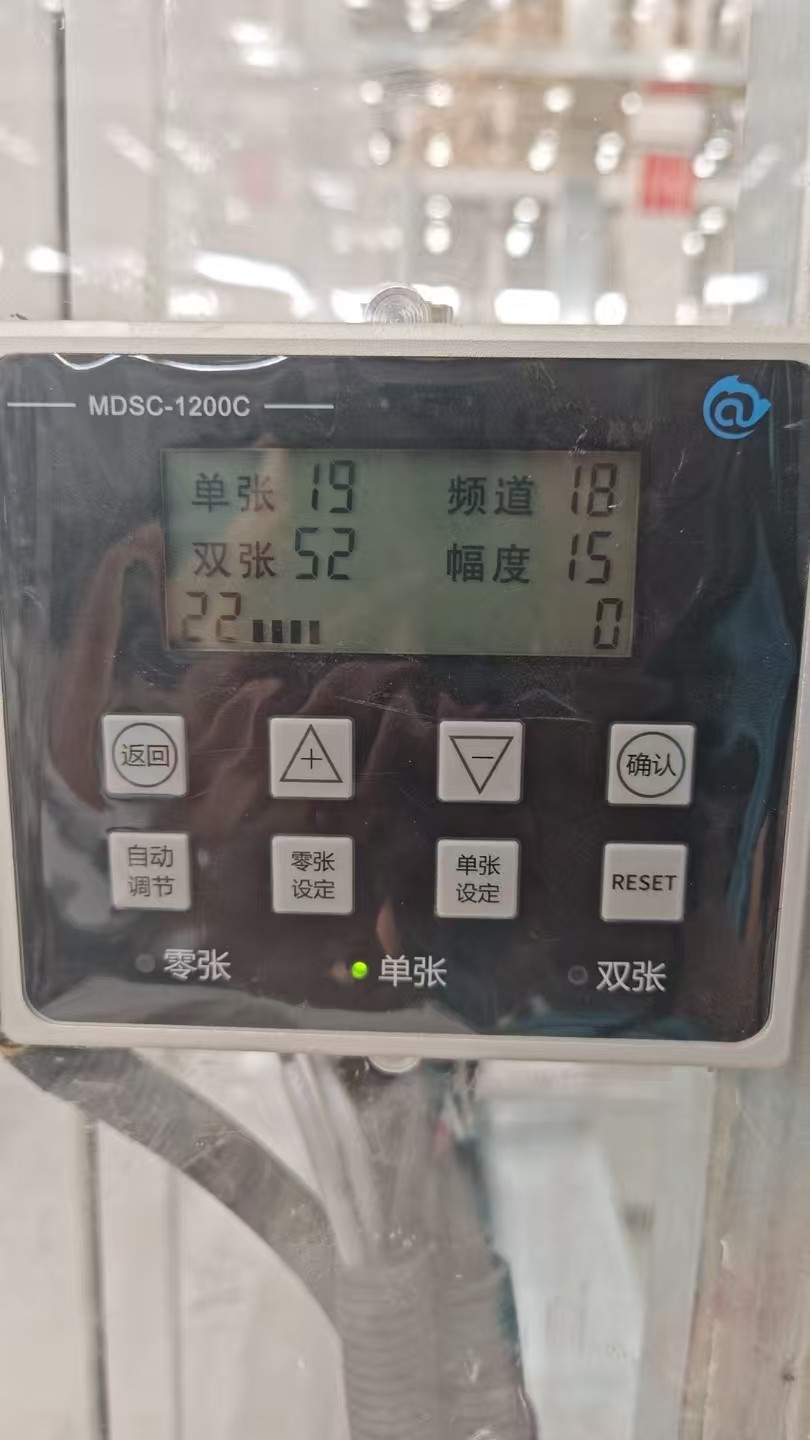

阿童木金屬雙張檢測器 MDSC-1200C 具有高精度、高可靠性的特點，能夠準確檢測出 0.2-4.5mm 厚度的鋼板單雙片情況。集成 485 通訊模塊，支持通過按鍵面板或上位機進行配方設置與調用，100組配方儲存功能，存儲和管理多種材料參數，上位機可快速切換待檢測金屬，不用反復學習，提高工作效率。
設備安裝

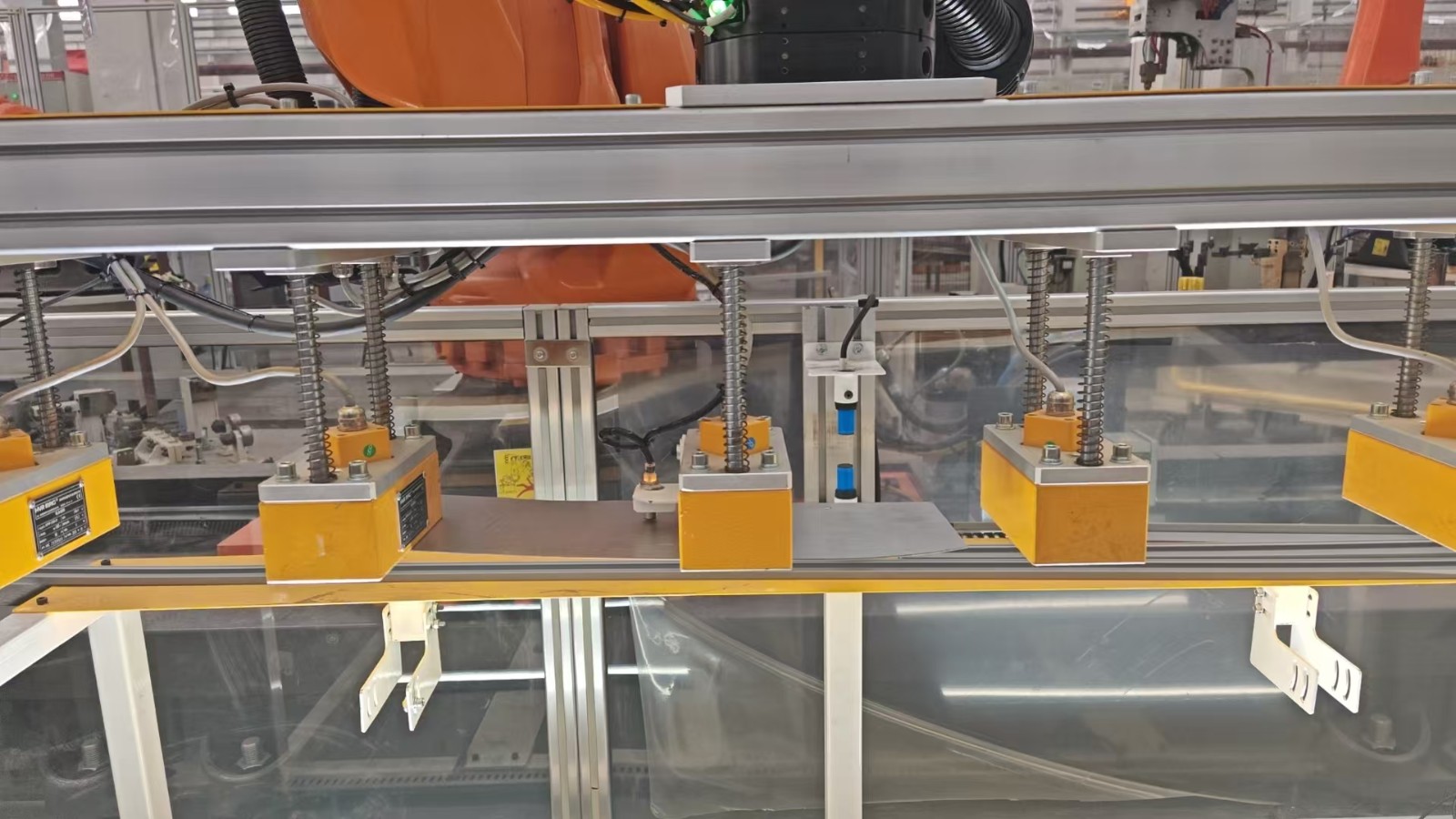

在汽車零部件沖壓產線的吸盤取料工位后方，合理安裝圓形對射探頭，確保探頭的發射端和接收端分別位于鋼板移動路徑的兩側，且與鋼板表面垂直，以保證檢測信號的準確性。阿童木金屬雙張檢測器 MDSC-1200C 安裝在靠近探頭的控制柜內，便于接線和維護。
系統調試
在設備安裝和參數設置完成后，進行系統調試。通過人工模擬吸盤吸取單片和雙片鋼板的情況，觀察檢測器的檢測結果和產線控制系統的響應情況。經過多次調試，確保檢測系統能夠準確、及時地檢測出單雙片情況，并在檢測到雙片時，能夠及時發出報警信號，同時控制吸盤停止送料，避免雙片鋼板進入沖壓模具。
三、應用效果
檢測精度高
阿童木雙片檢測傳感器系統能夠精準檢測出 0.5mm 厚度的鋼板單雙片情況，檢測準確率達到 99.9% 以上，有效避免了雙片鋼板進入沖壓模具，降低了模具損壞的風險，提高了產品的尺寸精度和質量穩定性。
生產效率提升
由于能夠及時檢測出雙片情況并停止送料，避免了因雙片沖壓導致的設備停機和產品報廢，減少了生產過程中的停工時間和物料浪費。據統計，應用該檢測系統后， 汽車零部件沖壓產線的生產效率得到提升
降低生產成本
通過減少模具損壞、產品報廢和停工時間，降低了設備維護成本、物料成本和人工成本。
系統穩定性強
阿童木金屬雙張檢測器 MDSC-1200C 和圓形對射探頭具有良好的抗干擾能力，能夠在復雜的工業環境中穩定運行。在長期的生產過程中，系統未出現因檢測設備故障導致的生產中斷情況，保障了產線的連續穩定運行。
四、總結與展望
阿童木雙片檢測傳感器在 汽車零部件沖壓產線的應用取得了顯著的效果，有效解決了雙片檢測問題，提高了生產質量和效率，降低了生產成本。未來，隨著汽車制造行業對生產質量和效率要求的不斷提高，阿童木將繼續致力于研發更加先進的檢測技術和設備，為客戶提供更優質的解決方案。同時，加強與汽車制造商的合作，深入了解客戶需求，不斷優化產品性能，為汽車行業的發展做出更大的貢獻。
